COMPOSITE REVESTIMIENTO
SISTEMA DE CLIPS PARA SUELO COMPOSITE
Instalación invisible · Dilatación controlada · Acabado uniforme
¿Por qué utilizar este sistema?
El revestimiento de composite WPC está diseñado para aplicaciones exteriores e interiores, ofreciendo una solución moderna, resistente y de bajo mantenimiento.
El sistema de fijación mediante tornillos queda oculto gracias al solape entre paneles o al uso de perfiles de terminación, garantizando una estética limpia y profesional.
Antes de Instalar
Superficie
La pared debe estar firme, plana y completamente nivelada antes de instalar la subestructura.
Es obligatorio instalar una subestructura de rastreles, sin fijar directamente los paneles sobre la pared.
Los rastreles deben colocarse con una separación máxima de 500 mm para asegurar estabilidad estructural.
En instalación horizontal, el espaciado entre tornillos debe mantenerse aproximadamente cada 400 mm.
Debe garantizarse una correcta ventilación entre la pared y el revestimiento para evitar acumulaciones de humedad y mejorar la durabilidad del sistema
Material
Las lamas deben instalarse mediante el sistema de tornillos ocultos a través del solape entre paneles o mediante perfiles de terminación.
Se recomienda realizar un pre-taladrado antes de atornillar para garantizar una fijación precisa y evitar daños en el composite.
Los perfiles de esquina y terminación deben utilizarse obligatoriamente para proteger los cantos y asegurar un acabado limpio y profesional.
Los paneles deben cortarse y ajustarse previamente según las medidas reales de la instalación para garantizar una alineación correcta.

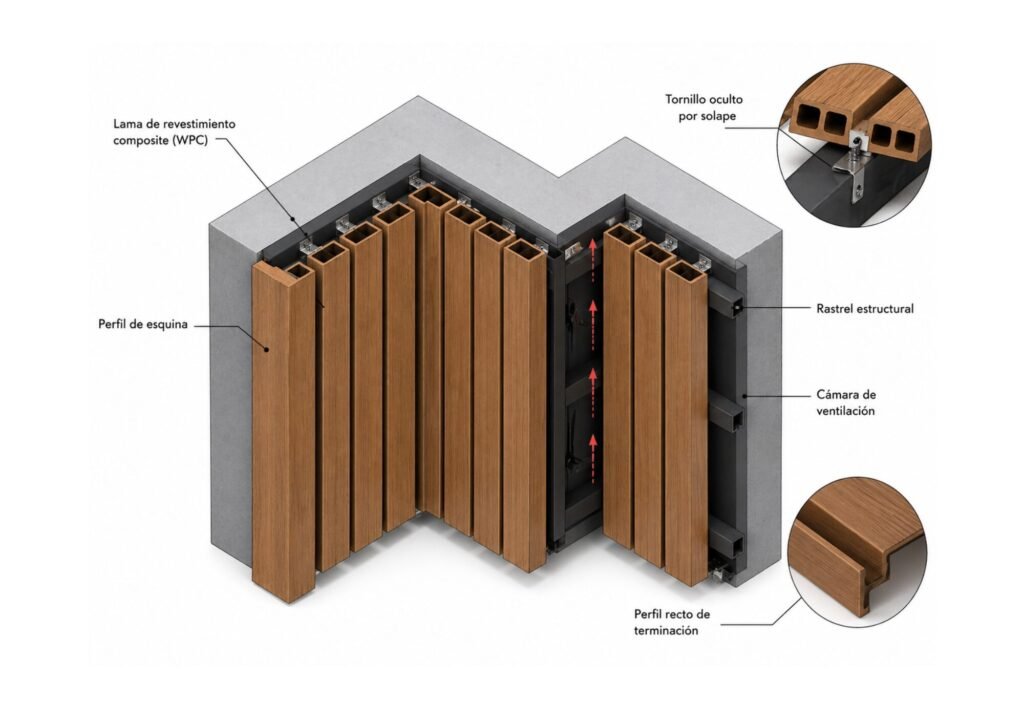

Mapa de la superficie
- Lama de revestimiento composite
- Tornillo oculto por solape
- Rastrel estructural
- Perfil de esquina
- Perfil recto de terminación
- Subestructura de soporte
- Cámara de ventilación
Fijación estructural segura
Tornillos invisibles
Bajo mantenimiento
Alta estabilidad dimensional
Acabado limpio y profesional
Instalación vertical – Sistema Tornillo Invisible

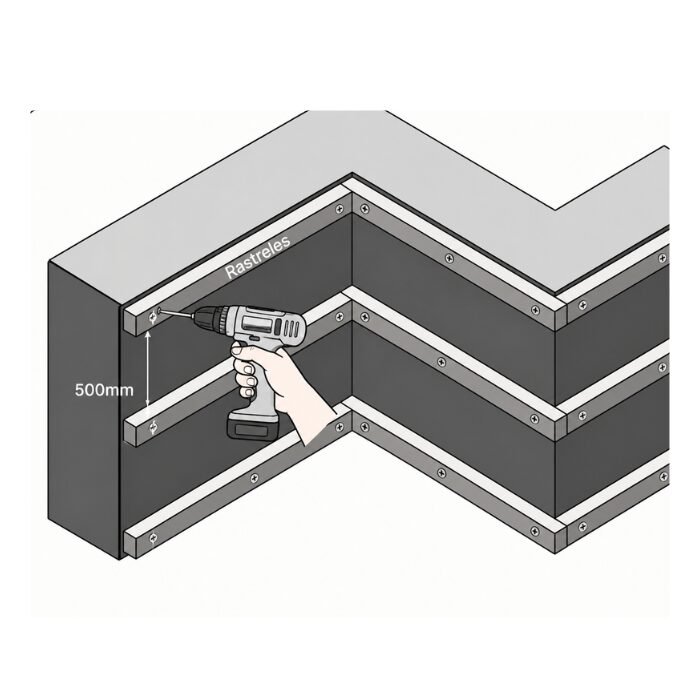

PASO 1
Rastrel
Fijar los rastreles sobre la pared nivelada respetando la separación máxima de 500 mm entre ejes.

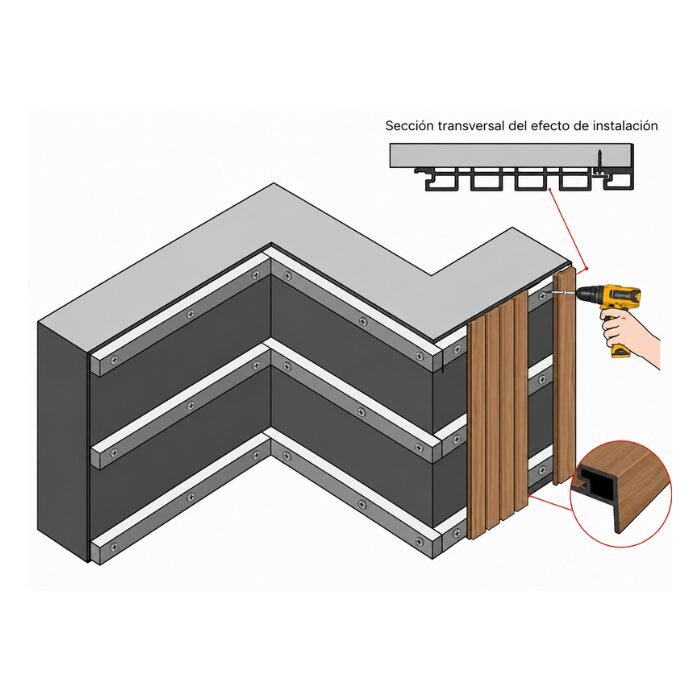

PASO 2
Borde inicial
Colocar la cinta de borde inicial en el extremo inferior para fijar el punto de partida de la instalación.

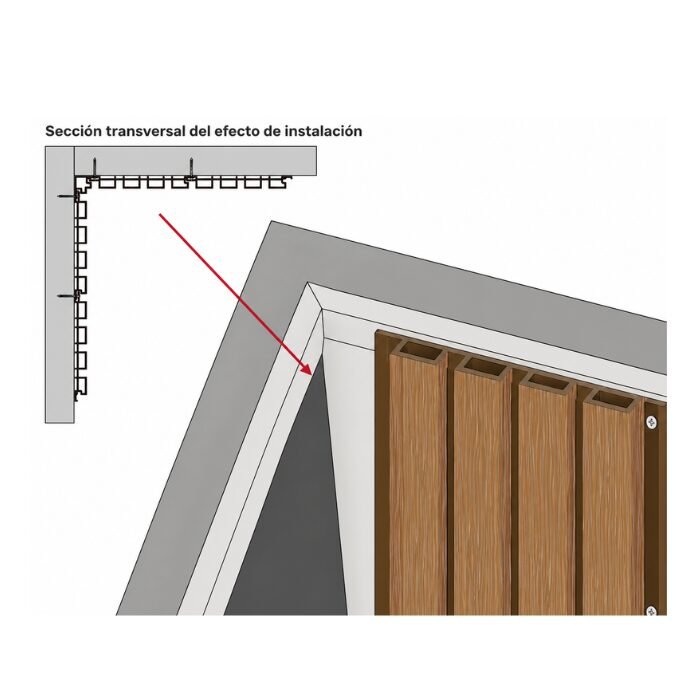

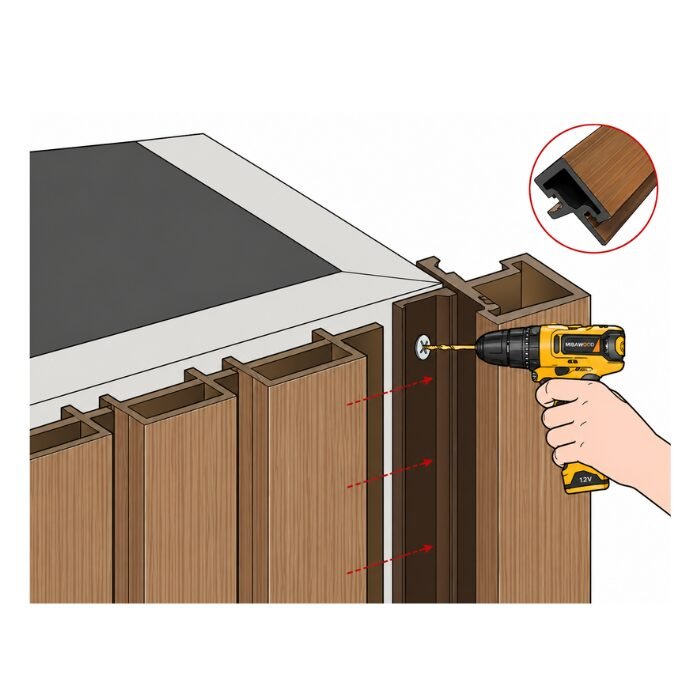

PASO 3
Borde de esquina
Instalar la cinta de borde de esquina en los encuentros para proteger los cantos y garantizar un acabado limpio.

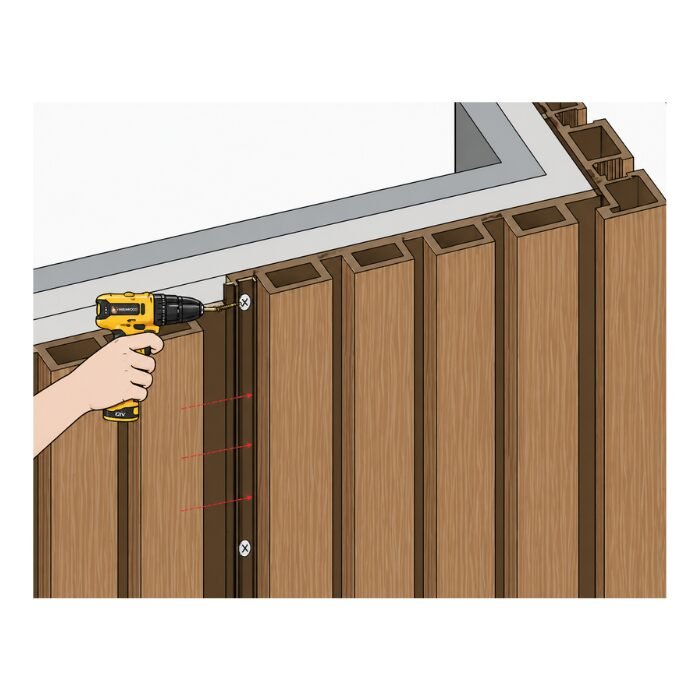

PASO 4
Paneles
Fijar los paneles sobre los rastreles mediante tornillos ocultos por solape, comenzando desde abajo.
PASO 5
Avance
Continuar solapando cada panel sobre el anterior manteniendo alineación y separación uniforme.

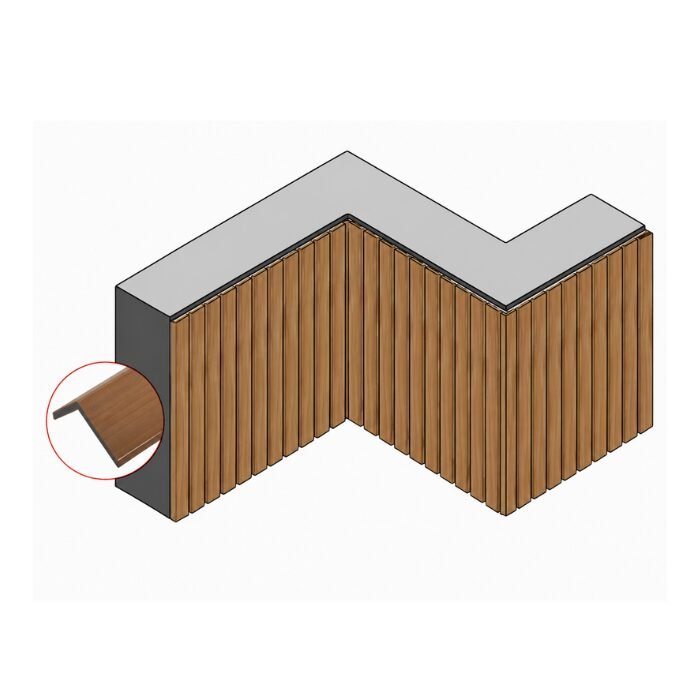

PASO 6
Borde final
Colocar la cinta de borde final en el extremo superior para cerrar y rematar la instalación.
Instalación horizontal– Sistema Tornillo Invisible
PASO 1
Replanteo
Marcar sobre la pared la posición exacta de los rastreles y verificar la nivelación antes de comenzar.
PASO 2
Rastrel
Fijar los rastreles sobre la pared siguiendo las marcas del replanteo y respetando la separación indicada.
PASO 3
Borde inicial
Colocar la cinta de borde inicial en el extremo de partida para anclar y alinear el primer panel.
PASO 4
Primer panel
Instalar el primer panel de revestimiento sobre los rastreles asegurando encaje firme y alineación perfecta.
PASO 5
Avance
Continuar instalando paneles en secuencia, solapando cada uno sobre el anterior de forma uniforme.
PASO 6
Tapa final
Colocar la tapa de cierre en el extremo superior para rematar y proteger el conjunto de la instalación.
